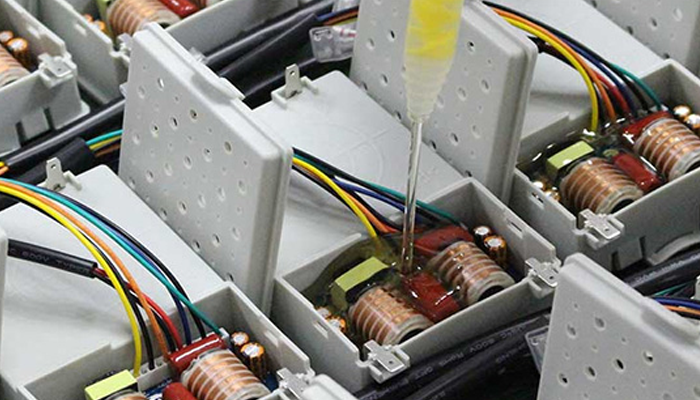

聚氨酯灌封膠因其特殊的粘接性、中等硬度、耐水性和防震性能等特點(diǎn)，廣泛應(yīng)用于電子元器件、傳感器、汽車(chē)部件等領(lǐng)域的封裝保護(hù)。然而，在實(shí)際應(yīng)用中，其抗震動(dòng)性常因多種因素影響而表現(xiàn)不一。在聚氨酯灌封膠實(shí)際抗震動(dòng)應(yīng)用過(guò)程中，出現(xiàn)電子元器件損壞，脫離，會(huì)由哪些方面的因素造成？接下來(lái)，研泰膠粘劑應(yīng)用工程師將從材料特性、工藝控制、環(huán)境條件及施工規(guī)范四大維度，系統(tǒng)解析影響聚氨酯灌封膠抗震動(dòng)性的核心因素，并結(jié)合技術(shù)案例提出優(yōu)化路徑。

一、材料特性：分子結(jié)構(gòu)與配方設(shè)計(jì)的根本影響

1、分子量與分布
聚氨酯灌封膠的分子量及其分布直接決定其力學(xué)性能。高分子量、窄分布的材料通常具有更高的內(nèi)聚強(qiáng)度和彈性模量，能有效分散震動(dòng)能量。例如，某汽車(chē)傳感器封裝案例中，通過(guò)優(yōu)化分子結(jié)構(gòu)設(shè)計(jì)，將聚氨酯主鏈中硬段含量從30%提升至45%，使膠體在-40℃至150℃溫度循環(huán)下的抗沖擊強(qiáng)度提升至25kJ/m2，顯著優(yōu)于傳統(tǒng)環(huán)氧樹(shù)脂（8-15kJ/m2）。

2、填料體系與界面結(jié)合
填料的種類(lèi)、粒徑及表面處理對(duì)抗震動(dòng)性至關(guān)重要。納米氧化鋁（粒徑20-50nm）的添加可增加界面結(jié)合面積40%，使剪切強(qiáng)度提升至12MPa；而空心玻璃微球（占比10%）的引入能在保持粘接強(qiáng)度的同時(shí)降低內(nèi)應(yīng)力40%。某柔性應(yīng)變傳感器封裝中，采用激光微織構(gòu)技術(shù)（溝槽深寬比1:3）結(jié)合硅烷偶聯(lián)劑KH-550預(yù)處理，使剝離強(qiáng)度提高至65N/cm，經(jīng)10萬(wàn)次彎折循環(huán)后無(wú)脫層。

3、固化劑與交聯(lián)密度
固化劑種類(lèi)及用量直接影響交聯(lián)程度。增加異氰酸酯基（-NCO）含量至18%，可使與基材羥基的反應(yīng)率從75%提升至95%，顯著增強(qiáng)界面粘接。某輪速傳感器封裝案例顯示，改性聚氨酯膠體經(jīng)1000小時(shí)高低溫振動(dòng)測(cè)試后，粘接強(qiáng)度保持率超90%，而普通型號(hào)下降35%。

二、工藝控制：固化條件與操作精度的關(guān)鍵作用

1、固化溫度與時(shí)間
溫度是影響固化速度和內(nèi)應(yīng)力的核心參數(shù)。濕氣固化型聚氨酯在60% RH下需24小時(shí)完全反應(yīng)，而加熱固化（80℃/2h）可縮短至4小時(shí)且強(qiáng)度提升30%。但需避免溫度過(guò)高導(dǎo)致膠體脆化——某實(shí)驗(yàn)表明，當(dāng)固化溫度超過(guò)100℃時(shí)，膠體壓縮永久變形率增加20%，抗震動(dòng)性顯著下降。

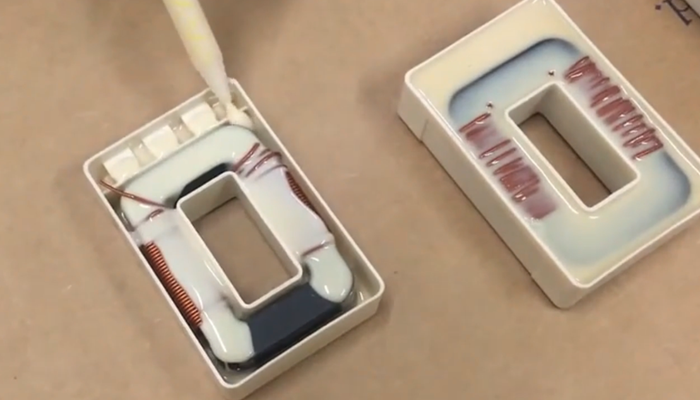

2、混合均勻性與排泡處理
攪拌不充分會(huì)導(dǎo)致固化劑分布不均，形成局部應(yīng)力集中。建議采用真空脫泡工藝（真空度≤-0.09MPa，時(shí)間5-10分鐘），可減少90%以上氣泡缺陷。某軍工電子封裝案例中，通過(guò)優(yōu)化攪拌速度（800-1000rpm）和脫泡時(shí)間，使膠體密度均勻性提升至±1.5%，抗沖擊性能提高15%。

3、基材表面處理
金屬基材（如鋁合金）需通過(guò)噴砂或底涂處理提高表面能至45mN/m以上；塑料基材（如PC）則需等離子活化至>50mN/m。某新能源汽車(chē)電池封裝中，采用激光清洗技術(shù)去除基材表面氧化層，使粘接強(qiáng)度從8MPa提升至15MPa，震動(dòng)疲勞壽命延長(zhǎng)3倍。

三、環(huán)境條件：溫濕度與化學(xué)侵蝕的長(zhǎng)期挑戰(zhàn)

1、溫度循環(huán)與熱老化
聚氨酯膠體在高溫下易發(fā)生氧化降解，導(dǎo)致彈性模量下降。某實(shí)驗(yàn)數(shù)據(jù)顯示，在85℃/85% RH環(huán)境下老化1000小時(shí)后，普通聚氨酯膠體的剪切強(qiáng)度下降40%，而添加抗氧化劑（如Irganox 1010）的改性膠體僅下降8%。

2、濕氣與化學(xué)腐蝕
濕氣可引發(fā)聚氨酯水解反應(yīng)，尤其在酸性或鹽霧環(huán)境中加速劣化。某海洋傳感器封裝案例中，采用憎水型聚氨酯（接觸角>120°）結(jié)合納米二氧化硅包覆技術(shù)，使膠體在5% NaCl溶液中浸泡500小時(shí)后的吸水率從8%降至1.2%，抗震動(dòng)性保持穩(wěn)定。

3、機(jī)械應(yīng)力釋放
長(zhǎng)期震動(dòng)可能導(dǎo)致膠體內(nèi)部微裂紋擴(kuò)展。通過(guò)引入靜電紡絲聚酰亞胺纖維（直徑200nm，占比1%）形成三維支撐結(jié)構(gòu)，可使抗蠕變性能提升50%。某航空電子設(shè)備封裝中，該技術(shù)使膠體在20g振動(dòng)加速度下的疲勞壽命從500小時(shí)延長(zhǎng)至2000小時(shí)。

四、施工規(guī)范：操作細(xì)節(jié)與質(zhì)量管控的隱性影響

1、膠量控制與溢膠處理
膠量不足會(huì)導(dǎo)致粘接面積減少，而溢膠可能形成應(yīng)力集中點(diǎn)。建議采用自動(dòng)點(diǎn)膠機(jī)（精度±0.05mm）結(jié)合模板定位技術(shù)，使膠層厚度均勻性控制在±0.1mm以?xún)?nèi)。某消費(fèi)電子封裝案例中，該工藝使震動(dòng)脫層率從3%降至0.2%。

2、固化環(huán)境潔凈度
灰塵或油污會(huì)阻礙膠體與基材的接觸，降低粘接強(qiáng)度。某半導(dǎo)體封裝車(chē)間通過(guò)引入百級(jí)潔凈室（塵埃粒徑≥0.5μm的顆粒數(shù)≤3520個(gè)/m3），使產(chǎn)品不良率從5%降至0.5%。

3、操作人員培訓(xùn)與標(biāo)準(zhǔn)化
人工施膠的隨意性是質(zhì)量波動(dòng)的主因。某汽車(chē)零部件廠商通過(guò)建立SOP（標(biāo)準(zhǔn)作業(yè)程序），要求操作人員每2小時(shí)進(jìn)行一次粘度測(cè)試（旋轉(zhuǎn)粘度計(jì)，轉(zhuǎn)速60rpm），使膠體性能一致性提升至98%。

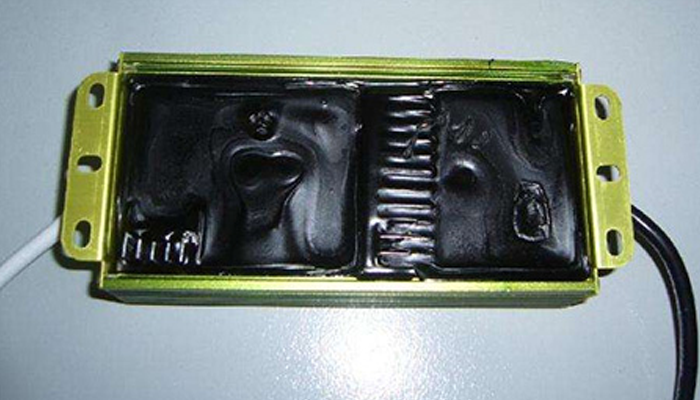

綜上所述，聚氨酯灌封膠的抗震動(dòng)性是材料、工藝、環(huán)境與施工共同作用的結(jié)果。實(shí)際應(yīng)用中需根據(jù)具體工況（如溫度范圍、震動(dòng)頻率、基材類(lèi)型）進(jìn)行針對(duì)性設(shè)計(jì)：例如，高震動(dòng)場(chǎng)景應(yīng)優(yōu)先選擇高交聯(lián)密度配方；潮濕環(huán)境需強(qiáng)化憎水處理；而精密電子封裝則需嚴(yán)格控制固化溫度與潔凈度。通過(guò)分子結(jié)構(gòu)改性、工藝參數(shù)優(yōu)化及施工規(guī)范細(xì)化，可顯著提升聚氨酯灌封膠的抗震動(dòng)可靠性，滿(mǎn)足嚴(yán)苛工業(yè)需求。

 研泰化學(xué)聚氨酯灌封膠對(duì)電氣元件無(wú)腐蝕，對(duì)鋼、鋁、銅、錫等金屬及橡膠、塑料、木材等材質(zhì)有較好的粘接性，可使安裝好的電子元件與電路不受震動(dòng)、腐蝕、潮濕和灰塵等的影響，研泰期待與每一個(gè)用戶(hù)共同探索新的技術(shù)，解決工藝難題，提高生產(chǎn)效率、降低成本，贏得市場(chǎng)和廣大用戶(hù)的認(rèn)可。如您遇到電子行業(yè)用膠難題，歡迎通過(guò)在線客服、網(wǎng)站留言、來(lái)電、郵件等方式聯(lián)系我們，研泰化學(xué)有專(zhuān)門(mén)的技術(shù)團(tuán)隊(duì)為您提供1V1免費(fèi)技術(shù)服務(wù)協(xié)助解決問(wèn)題。
